Sieci Azotowe

Oferujemy szeroki zakres usług związanych z instalacjami sieci azotowych.
Mobilny sprzęt umożliwia nam wykonanie doraźnych prac na tłoczniku. Zakuwamy węże typu DN2, DN5.
Nasz serwis obejmuje :

Montaż , naprawy , modyfikacje istniejących instalacji azotowych
Diagnostyka i obsługa techniczna sieci azotowych
Pomoc w awariach

SYSTEMY AZOTOWE

Pliki do pobrania

MICRO24

REKOMENDOWANY DO MAŁYCH PRZEPŁYWÓW
POLECANY DO NARZĘDZI O WYSOKICH WIBRACJACH
STOSOWANY DO SPRĘZYN Z GWINTAMI ZAWOROWYMI, SPRĘŻYN GAZOWYCH M6, RÓWNIEŻ 1/8’ I 7/16’’
KONSTRUKCJA POŁĄCZĘŃ Z PODWÓJNYM USZCZELNIENIEM POD KATEM 24°, WEW. GWINT M8X1
SILA DOKRĘCANIA 7 NM – KLUCZ ROZMIAR 10
STOSOWANY PRZEWÓD FI 5 / DN 2 - O WYTRZYMAŁOŚCI 600 BAR , PROMIEŃ GIĘCIA PRZEWODU R20
WSZECHSTRONNOŚĆ ZASTOSOWANIA ZE WZGLĘDU NA MAŁE ROZMIARY- ŁATWOŚĆ MONTAŻU
DUŻY WYBÓR ELEMENTÓW POŁĄCZENIOWYCH

EZ-HOSE - MINIMESS

REKOMENDOWANY DO MAŁYCH PRZEPŁYWÓW
POŁĄCZENIA SYSTEMU SKRĘCANE RĘCZNIE BEZ UŻYCIA NARZĘDZI
STOSOWANY DO SPRĘZYN Z GWINTAMI ZAWOROWYMI SPRĘŻYN GAZOWYCH M6, TAKŻE 1/8’ RAZ 7/16-20’’
ZŁĄCZKI DO ZAKUCIA PROSTE I KĄTOWE 90° - FI 17 O POWIERZNI RADEŁKOWANEJ
SIŁA DOKRĘCANIA ADAPTERÓW - 18 NM - 1/8 ‘’ , 35 NM - 1/4 ‘’
MINIMALNA DŁUGOŚĆ PRZEWODU 75 MM
STOSOWANY PRZEWÓD FI 5 / DN 2 - O WYTRZYMAŁOŚCI 600 BAR
DUŻY WYBÓR ELEMENTÓW POŁĄCZENIOWYCH
PROMIEŃ GIĘCIA PRZEWODU R20
ŚREDNICA WEW. WĘŻĄ 2MM OGRANICZA PRĘDKOŚĆ ŁADOWANIA I DEKOMPRESJI

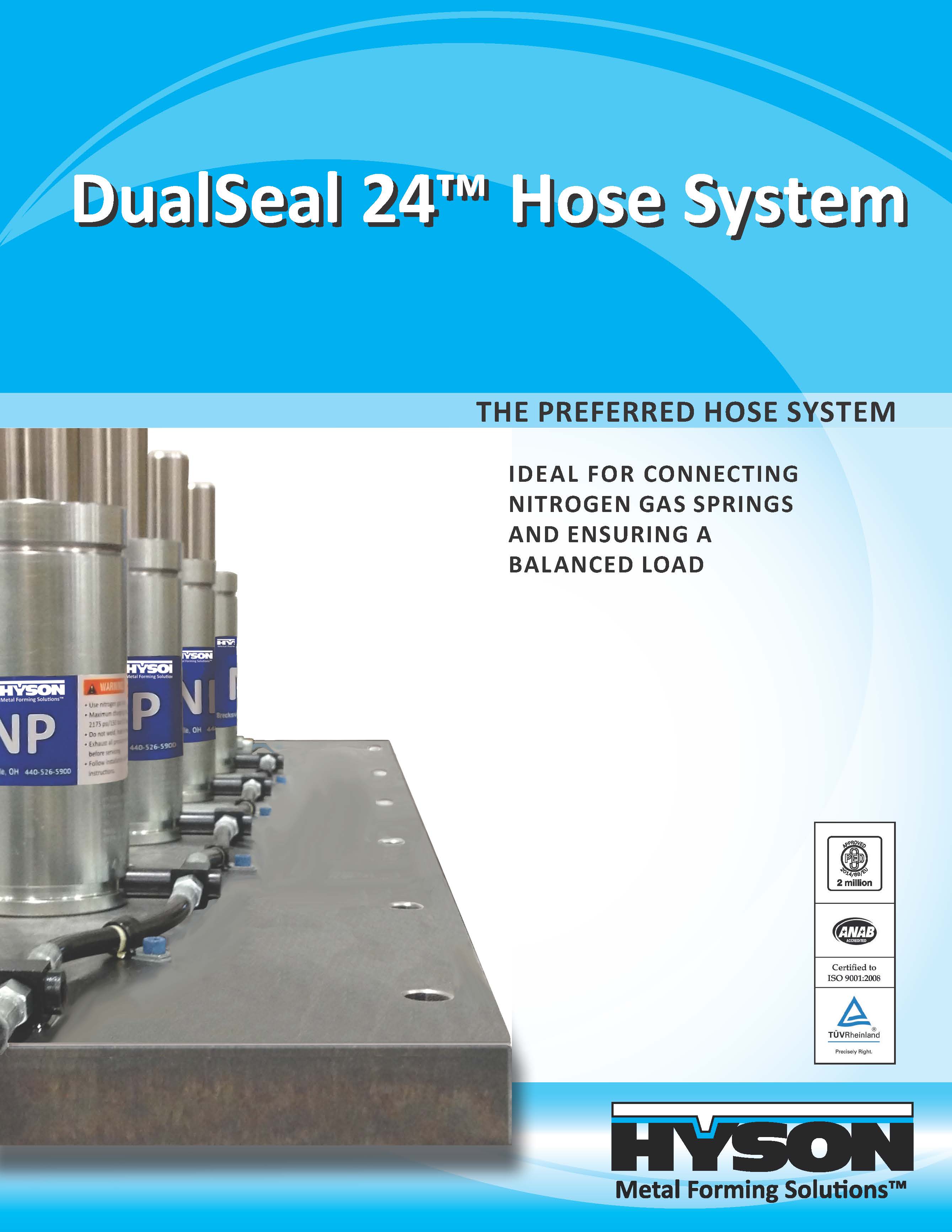

DUALSEALS 24

REKOMENDOWANY DO DUŻYCH PRZEPŁYWÓW
SZYBKIE ŁADOWANIE I OPRÓŻNIANIE UKŁADÓW
POLECANY DO NARZĘDZI O WYSOKICH WIBRACJACH
STOSOWANY DO SPRĘŻYN Z GWINTAMI ZAWOROWYMI, SPRĘŻYN GAZOWYCH 1/8’ ORAZ 7/16-20’’
KONSTRUKCJA POŁĄCZEŃ Z PODWÓJNYM USZCZELNIENIEM POD KATEM 24°
GWINT M12X1.15, DOKRĘCANIE NA KLUCZ 14
ZŁĄCZKI DO ZAKUCIA PROSTE I KĄTOWE 45° ORAZ 90°
SIŁA DOKRĘCANIA PRZEWODÓW - 16 NM - M12 , 18NM - 1/8’’ , 35 NM -1/4 ‘’
STOSOWANY PRZEWÓD ZEW. FI 11 / DN 5 - O WYTRZYMAŁOŚCI 350 BAR, WEW. Fi 5 , PROMIEŃ GIĘCIA PRZEWODU R40
MINIMALNA DŁUGOŚĆ PRZEWODU 120 MM

O-RING FACE SEAL

REKOMENDOWANY DO DUŻYCH PRZEPŁYWÓW
SZYBKIE ŁADOWANIE I OPRÓŻNIANIE UKŁADÓW
POLECANY DO NARZEDZI O WYSOKICH WIBRACJACH
STOSOWANY DO SPRĘŻYN Z GWINTAMI ZAWOROWYMI SPRĘŻYN GAZOWYCH 1/8’ ORAZ 7/16-20’’
WĄŻ O ŚREDNICY FI 13 ZEW. WEW. FI 6,25, CISNIENIE 345BAR
PROMIEŃ GIĘCIA R51
MINIMALNA DŁUGOŚĆ PRZEWODU 152 MM

JIC SYSTEM

REKOMENDOWANY DO DUŻYCH PRZEPŁYWÓW
NAJSZYBSZE ŁADOWANIE I OPRÓŻNIANIE UKŁADÓW SIECIOWYCH
STOSOWANY DO SPRĘŻYN Z GWINTAMI ZAWOROWYMI, SPRĘŻYN GAZOWYCH 1/8’ ORAZ 7/16-20’’
WĄŻ O ŚREDNICY FI 13 ZEW. WEW. FI 6,25, CIŚNIENIE 345BAR
PROMIEŃ GIĘCIA R51
MINIMALNA DŁUGOŚĆ PRZEWODU 152 MM
STANDARD USA
